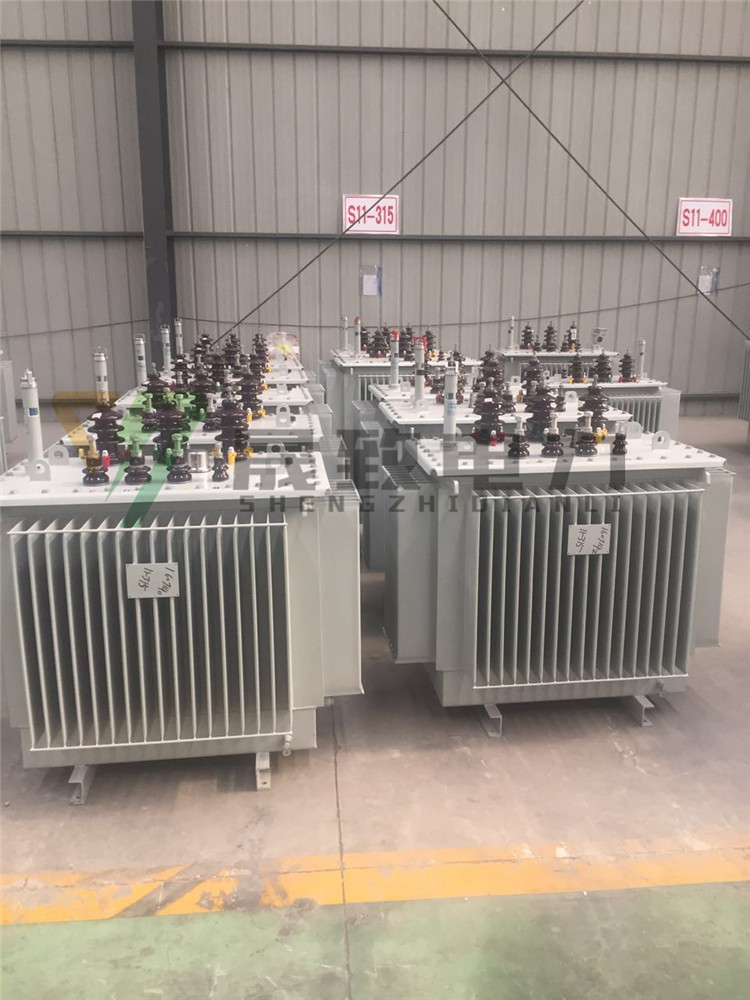

250kva油浸式變壓器產品介紹
產品信息
名稱: 油浸式變壓器
品牌:晟致電力
型號: S11-(M)-250/10kv
材質: 銅芯
產品簡介
250kva油浸式變壓器全密封式配電變壓器與普通油浸式變壓器相比,取消了儲油柜,用波紋油箱的波翅代替油管作為冷卻散熱元件,波紋油箱由優質冷軋薄鋼板在專用生產線上制造,波翅可以隨變壓器油體積的漲縮而漲縮,從而使變壓器與大氣隔絕,防止和減緩油的劣化和絕緣受潮,增強運行可靠性,正常運行免維護。

波紋油箱表面經去油,去銹,磷化處理后用三防漆涂裝,適合在冶金,石化等生產環境下使用。
S11-(M)-250kva油浸式變壓器產品型號表示意義
產品技術參數
產品名稱250kva油浸式變壓器品牌晟致電力 型號S11-(M)-250/10鐵芯形狀E型
額定容量250KVA額定電壓10kv
額定頻率50HZ冷卻方式ONAN
分接范圍±5%或±2*2.5%連接組別DYN11,YYNO
使用條件戶外阻抗電壓4.5%
負載損耗17100w空載損耗2100w
空載電流0.4%絕緣等級A
產品說明a,250kva油浸式變壓器低壓繞組除小容量采用銅導線以外,一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構,使之繞組的安匝分布平衡,漏磁小,機械強度高,抗短路能力強。
b,250kva油浸式變壓器鐵心和繞組各自采用了緊固措施,器身高,低壓引線等緊固部分都帶自鎖防松螺母,采用了不吊心結構,能承受運輸?shù)念嵳稹?/p>
c,250kva油浸式變壓器線圈和鐵心采用真空干燥,變壓器油采用真空濾油和注油的工藝,使變壓器內部的潮氣降至最低。
d,油箱采用波紋片,它具有呼吸功能來補償因溫度變化而引起油的體積變化,所以該產品沒有儲油柜,顯然降低了變壓器的高度。
e,由于波紋片取代了儲油柜,使變壓器油與外界隔離,這樣就有效地防止了氧氣,水份的進入而導致絕緣性能的下降。
f,根據以上五點性能,250kva油浸式變壓器保證了油浸式變壓器在正常運行內不需要換油,大大降低了變壓器的維護成本,同時延長了變壓器的使用壽命。
