地埋式箱變就是為了滿足上述領域的要求而設計開發的全新的一種電力成套設備。地埋式箱變主要由地埋式變壓器和廣告燈箱式的戶外開關設備組成。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。廣告燈箱式的戶外開關設備為集廣告牌及戶外開關設備與一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有極佳的視覺效果。

　　地埋式箱變符合城市生態設計理念，占地面積小，美化環境，適用于城市交通主干道、住宅小區、機場、車站、高速公路等場所。將成為城市配網設備的改造趨勢。

　　地埋式箱變與傳統箱變相比，具有以下顯著的優點：

　　一、高可靠性

　　地埋式箱變所選用的地埋式變壓器箱體外殼采用防腐不銹鋼制作、全密封，高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式。保證了地埋式變壓器的防腐和密封能力，整體防護等級達到 IP68，可浸沒在水中運行。

　　高壓配置插入式和后備熔斷器，在變壓器發生故障時，可迅速切斷，不影響整體線路。變壓器地坑基礎設計和制作時進行了防水及排水考慮，頂部通風孔具備有效的防雨防水功能，側部及底部用特種防水材料處理，滲水不能侵入，在底部安裝有受自動排水系統控制的潛水泵。

　　地埋式箱變可以浸沒在水中運行，可抵御洪澇災害，所有各項措施保證地埋變 20 年的使用壽命，可以免維護、免檢修，有效提高了供電系統的可靠性。

　　二、節能降耗

　　節能降耗已成為全社會的共識，地埋式箱變選用的地埋式變壓器為低損耗產品，硅鋼片鐵心的地埋式變壓器損耗達到 S11 系列，與普通變壓器相比，空載損耗低 30%，負載損耗低 15%。采用非晶合金鐵心的地埋式變壓器的損耗更是有較大幅度的降低，其空載損耗下降了 80%。

　　三、降低噪聲

　　眾所周知，箱式變電站對周圍居民的影響最主要的因素可以說是變壓器的噪聲。變壓器的噪聲源主要來自鐵心，安裝在普通箱變里的變壓器離地高度一般在 1.2m 左右，如果箱變安裝在離居民窗口較近是，在夜深人靜時其噪聲不可避免的會傳入居民室，影響人們的睡眠。而一旦將變壓器安裝在地下，其噪聲可以明顯下降，對居民的影響幾乎沒有。

　　四、美觀，與環境協調

　　一般的箱變占地面積較大，難以很好的與環境協調。特別是在一些高檔的生活小區，雜處在小區的配電設施或箱式變電站不能與小區環境相協調，影響到小區整體的美觀想，甚至會影響到附近樓盤的售價。

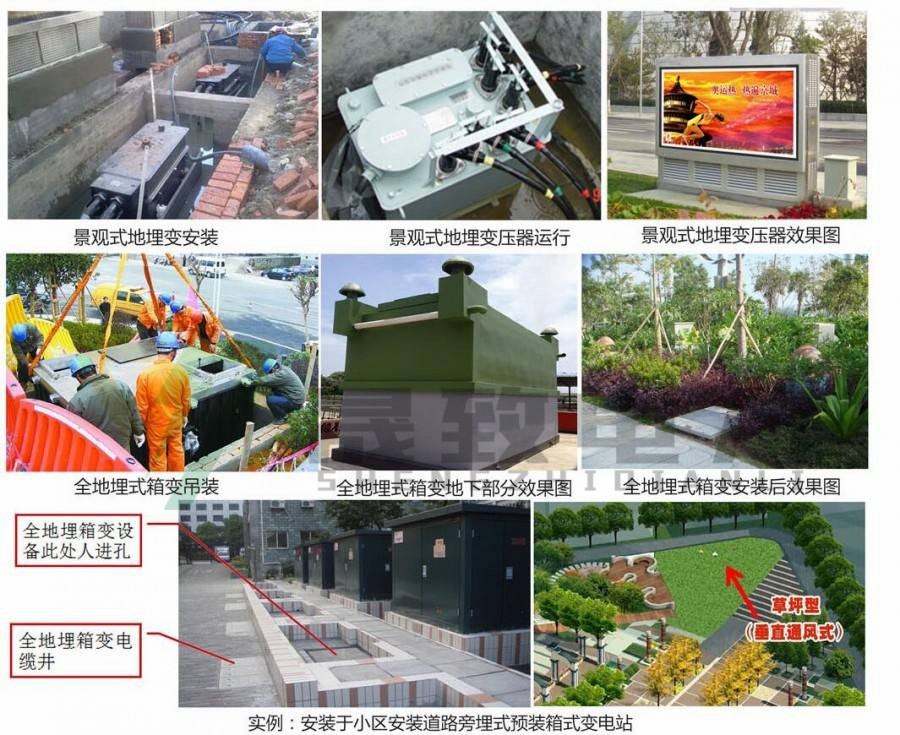

　　而地埋式箱變因為變壓器安裝在地下，不影響周圍環境，安裝在地面的配電箱體積小，很容易與周圍環境相協調。如在生活小區里，地面的配電箱可以與小區綠化配套，成為小區景致的一部分。如在城市主干道和高速公路等處，地面上的配電箱可以設計成廣告燈箱。

　　五、為客戶創造價值

　　地埋式箱變占地面積小，在生活小區里，可以取代傳統的配電室，減少配電房的建設，投資效益非常明顯。

　　地埋式箱變造型美觀、與周圍環境相協調，安裝在生活小區，不但不影響周圍樓盤售價，而且可以提高小區的品位。

　　安裝在城市主干道及高速路上的地埋式箱變，地面上為廣告燈箱式的開關設備，大幅的廣告燈箱位將為客戶帶來長期的廣告收益。

　　地埋式變壓器主要技術參數及性能

　　1、型號及規格：YBD12--30～1000/10

　　2、額定電壓：高壓 6/10kV，低壓 0.4kV

　　3、容量范圍：30～1000kVA

　　4、頻率：50H

　　5、相數：三相

　　6、聯結組標號：Dyn11

　　7、短路阻抗電壓：4%-4.5%

　　8、絕緣水平：

　　原邊工頻耐壓：35kV

　　原邊沖擊耐壓：75Kv

　　副邊工頻耐壓：5Kv

　　9、損耗：

　　達到國標 S11 系列(硅鋼片鐵心)

　　達到國標 S15 系列(非晶合金鐵心)

　　10、外殼防護等級：IP68

　　11、聲級：小于或等于 50db

　　12、使用環境：地下室或地坑內

　　13、高壓連接件：進口插入式密封肘頭

　　低壓連接件：美國 3M 防水密封材料

　　14、箱體結構：

　　箱體外殼為整體型，采用防腐不銹鋼制作。

　　預制式地坑主要技術參數

　　1、地坑采用板厚≥6mm 的鋼板沖壓成型。

　　2、預制式地坑采用整體熱鍍鋅處理。

　　3、地坑蓋采用水泥預制板，并設有可打開的檢修孔。

　　高壓開關設備主要技術參數

　　1、額定電壓：12kV

　　2、額定頻率：50H

　　3、額定電流：630A

　　4、額定短時耐受電流：20kA/2s

　　5、額定峰值耐受電流：50kA

　　6、額定短路關合電流：50kA

　　7、額定工頻耐受電壓(相對地/斷口)：42/48kV(1min)

　　8、額定沖擊耐受電壓(相對地/斷口)：75/85kV

　　9、防護等級：IP34

　　低壓開關設備主要技術參數

　　1、額定電壓：400V

　　2、額定頻率：50H

　　3、主回路額定電流：100A～2000A

　　4、額定短時耐受電流：15kA、30kA

　　5、額定峰值耐受電流：30kA、63kA

　　6、防護等級：IP34


　　地下式組合變壓器

　　箱體采用不銹鋼制作、全密封，防護等級達 IP68，可浸入水中運行;

　　高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式，運行更加安全;

　　采用環烷基變壓器油，確保具有良好的散熱能力;

　　采用非晶合金鐵心，節能效果顯著;

　　絕緣耐熱等級高，環保;

　　后備及插入式熔斷器，給予變壓器更安全的保護;

　　負荷開關具有二、三、四位置形式，適用于多種供電系統。

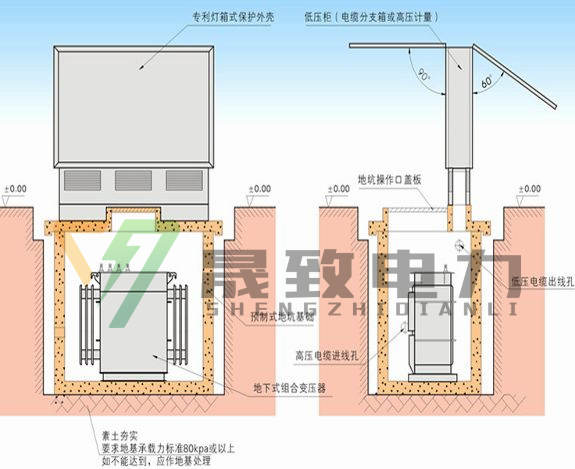

　　預制式地坑基礎

　　地坑基礎：可采用 6mm 以上鋼板預壓成型，全密封結構，確保地表水及其它雜物不能進入地坑內;

　　也可采用預制式鋼筋混凝土結構，采用先進的防水技術處理，確?；A(chǔ)不滲漏。

　　地坑底部設置有集水池，并安裝有受自動排水系統控制的潛水泵;

　　地坑內安裝有高低壓電纜安裝支架，方便電纜安裝固定;

　　地坑內安裝有防水照明燈，方便檢修;

　　基礎頂蓋設有可打開的檢修孔。

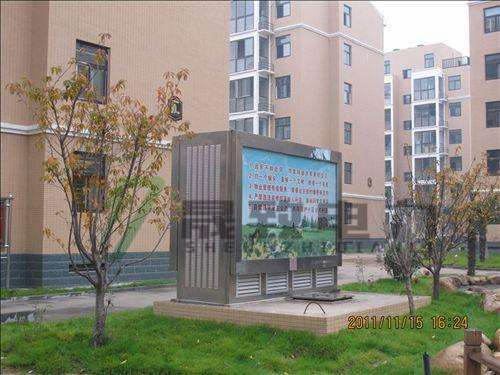

　　廣告燈箱式的戶外開關設備

　　開關設備的保護外殼采用廣告燈箱式結構，燈箱外殼的兩門可全角度打開，并有氣彈簧支撐定位，便于開關設備的操作和維護;

　　燈箱設有隔熱層，具有良好的隔熱作用;

　　燈箱外殼的兩面為廣告板，采用體積小、光源均勻的 LED 發光元件;

　　廣告燈箱與開關設備的門鎖獨立設置，燈箱維護不影響開關設備運行;

　　燈箱外殼設有聲光報警裝置，受到外界破壞，可發出報警信號;

　　開關設備采用雙層門結構，防護等級達到 IP34，第二層為儀表門，確保燈箱式外殼被破壞以后，低壓柜仍然達到一個完整獨立的戶外低壓產品的保護水平;

　　隱藏在燈箱外殼中的風機可以自動對地坑基礎內進行排風和送風來降低溫度。

　　隨著城鄉現代化建設進程的加快，城市的建設已步入旨在改善街景市貌的都市美容階段。傳統

　　的箱式變電站錯落無序地擠占鬧市的黃金地面，與優美的城市環境顯得格格不入。城市規劃、高速

　　公路、公共設施的建設對電力設備的要求越來越高，在歐、美、日等發達國家，已按照城市生態設

　　計理念，逐步將變壓器埋入地下安裝。
