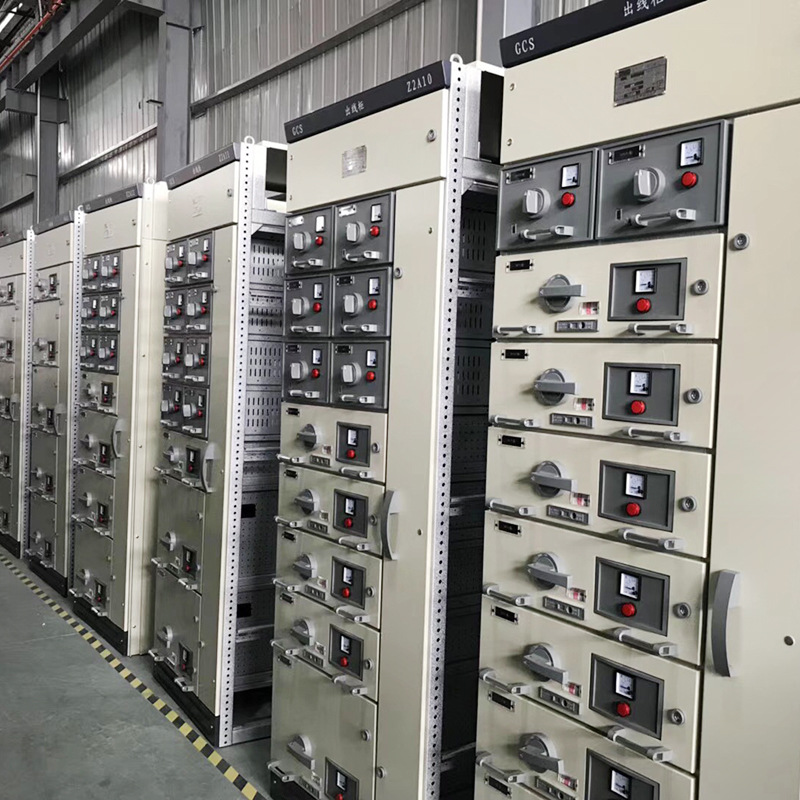

>>>產品概述

    GCS型低壓抽屜式開關柜 是一種融合了其他低壓產品的優點而開發的產品，適用于電廠、石油化工、冶金、電信、輕工、紡織、高層建筑和其他民用、工礦企業的配電系統，在大型發電廠、石化、電信系統等自動化程度高，要求與計算機接口的場所，作為發、供電系統中的配電電動機集中控制、無功功率補償?shù)牡蛪号潆娧b置。



>>>使用環境及場景

       1、戶內使用，使用點的海拔高度不得超過2000m。

　　2、周圍空氣溫度不高于+40度，不低于負5度。且24小時內平均溫度不得高于+35度。超過時，需根據實際情況降容運行。

　　3、周圍空氣相對高溫為+40度不超過50%，在較低溫度允許有較大的相對溫度；如+20度為90%，應考慮到由溫度的變化可能會偶然產生凝露的影響。

　　4、裝置安裝時與垂直面傾斜不超過5°，且整組柜列相對平整符合（GBJ232-2)標準。

　　5、裝置應安裝在無劇烈震動和沖擊以及不足以使用電器元件受到不應有腐蝕的場所

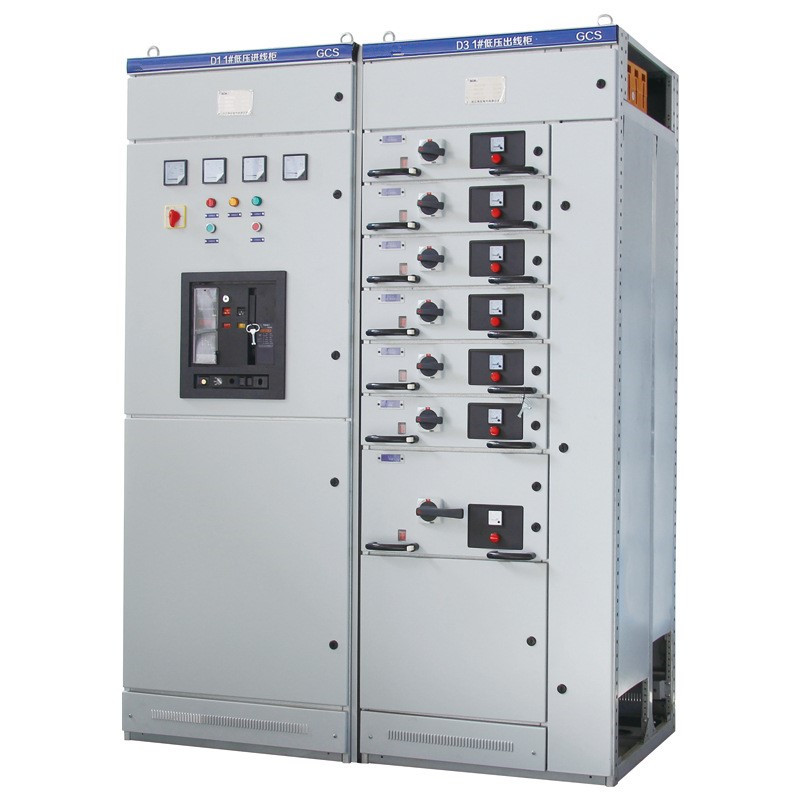

>>>GCS型低壓抽屜式開關柜 結構特點：

1、框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。

2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

3、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。

4、電纜隔室的設計使電纜上、下進出均十分方便。

5、抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。

6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體，同時具有抽出式和固定性，可以混合組合，任意使用。

7、柜體的防護等級為IP30 IP40，還可以按用戶需要選用。

>>> GCS型低壓抽屜式開關柜 產品特點

1、提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升；

2、功能單元之間、隔室之間的分隔清晰、可靠，不困某一單元的故障而影響其它單元工作，使故障局限在最小范圍；

3、母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊；

4、MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要；

5、裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。電流互感器裝置于電纜隔室內，使安裝維修萬便： 6、同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求；

7、抽屜單元有足夠數量的二次插接件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。
